Перед началом работ по обработке материала его измеряют и размечают габариты будущей детали. В столярных и плотничных работах используют различные измерительные инструменты.

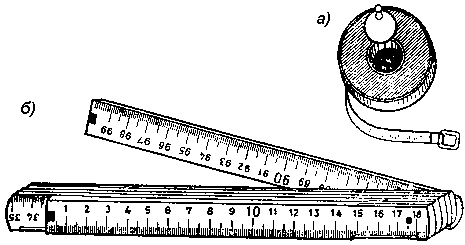

Измерительные приборы
а – рулетка; б – складной метр;
Рулетка состоит из коробки с матерчатой, металлической или другой лентой, имеющей деления в миллиметрах, сантиметрах и метрах (рисунок выше). Длина рулеток - 1, 2, 5, 10, 20, 30 и т.д. метров.
Складные метры изготовляют из древесины, металла или пластмассы длиной 1 и 2 м с делениями в миллиметрах, сантиметрах и метрах. Метром измеряют длину, ширину и толщину. Складной стальной метр в отличие от деревянного или пластмассового более удобен, так как занимает меньше места.

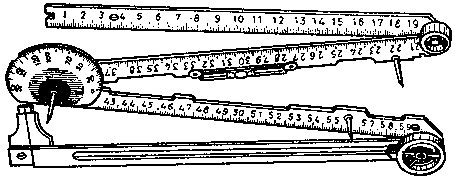

Универсальное измерительное устройство
Универсальное измерительное устройство имеет четыре шарнирно-связанных элемента (см. рисунок). На первом, втором и третьем элементах указаны сантиметры и миллиметры; на втором элементе закреплен уровень. Лимб (с делениями 0°-180°) на шарнире второго и третьего элементов позволяет определять величину уклона стропил или размечать оси здания. Штангенциркулем на четвертом элементе измеряют толщину и диаметр деталей до 160 мм. Металлическими шипами на втором и третьем элементах измеряют углы горизонтальной поверхности. Точность измерения штангенциркулем ширины и толщины детали до 0,1 мм. Уровнем контролируют горизонтальность и вертикальность поверхности. Сложенный универсальный измерительный прибор имеет длину 220, ширину 50 мм. Его масса 300 г, все металлические детали хромированы. Хранят прибор в футляре.
До начала обработки детали выполняют разметку. Предварительно пиломатериалы размечают на черновые заготовки. При этом учитывают допуски на последующую обработку, на усушку и другие дефекты. Припуск по длине дают в пределах 2-40 мм, а по ширине и толщине - до 5 мм. При этом учитывают ширину пропила. Точность обработки детали зависит от тщательности разметки.
Разметку выполняют разнообразными инструментами и приборами.

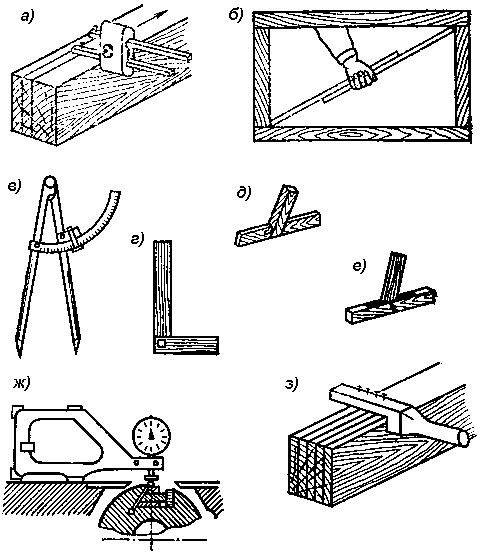

Измерительный и разметочный инструмент
а – рейсмус; б – рейка для проверки отсутствия перекоса углов коробок; в - циркуль для разметки; г - угольник прямой; д - ерунок; е - малка (шарнирный угольник); ж - индикатор; з - разметочная гребенка;
Рейсмус (рисунок выше) предназначен для разметки, фиксирует параллельные линии на поверхности обрабатываемой детали. Он состоит из колодки, двух передвижных брусочков (квадратного или круглого сечения), закрепленных клином. Остро заточенные шпильки на концах брусков прочерчивают риски (линии) на детали.
Две рейки (рисунок выше, б) контролируют правильность прямого угла в оконной, дверной коробке. Равенства диагоналей противоположных углов свидетельствует о прямоугольности углов и отсутствии перекоса.
Циркуль (рисунок выше, в) служит для проведения окружностей или дуг.
Угольник (рисунок выше, г) контролирует разметку и проверку прямых углов. Он имеет прямоугольную деревянную колодку с вставленной под прямым углом металлической линейкой (с делениями или без них). Угольники бывают деревянные или металлические. Разметку и проверку прямого угла выполняют правильным угольником. Правильность угольника определяют, прикладывая колодку угольника к остроганной стороне детали, и проводят линию вдоль линейки угольника. Повернув угольник на 180°, линейку угольника приближают к ранее проведенной линии и вновь проводят линию наружной кромки линейки. Совпадение линии показывает, что угольник правильный, т. е. его угол равен 90°.
Ерунок (рисунок выше, д) - разновидность угольника с линейкой, установленной под углом 45° и 135° к колодке. Его используют при разметке деталей на «ус» (под углом 45°).
Малка (рисунок выше, е) - разновидность угольника, где линейка с колодкой соединены шарнирно, что позволяет размечать и проверять любые углы.
Индикатор (рисунок выше, ж) используют для проверки и регулировки отдельных узлов станков.
Разметочная гребенка (рисунок выше, з) заменяет рейсмус, если требуется провести более двух параллельных линий, например при разметке шипов и проушин.
Кронциркуль и
нутромер используют в токарных работах. Кронциркуль предназначен для проверки толщины деталей или диаметра круглых деталей, нутромер - для определения диаметров отверстий и ширины гнезд. Оба инструмента могут быть заменены штангенциркулем.
Шаблоны
а – для соединений в прямую накладку в полдерева; б – для соединения в прямой стык и накладку в пол-лапы; в - для угловых соединений в полдерева; г - для угловых соединений в косую накладку с прямоугольными шипами; д - для соединений в ласточкин хвост; е - для соединений в прямую накладку и прямой накладной замок; ж - для соединений в лапу; з - для соединений в косую накладку и на прямой стык; и - для соединения стоек;
Шаблоны (рисунок выше). Разметка ускоряется при использовании шаблонов. Их форма и размер должны отвечать форме и размерам деталей, указанным в чертеже. Шаблоны изготовляют из фанеры, тонких досок, листового металла, пластмасс.

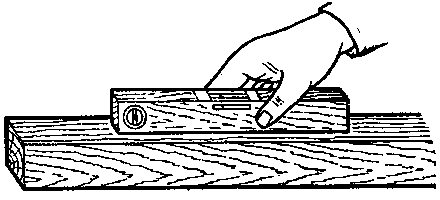

Проверка горизонтальности уровнем
Уровень (рисунок выше) служит для проверки горизонтальности и вертикальности поверхности. Он имеет брусок длиной 30-100 см, в который помещена дугообразная стеклянная трубочка со спиртом и воздушным пузырьком. При совпадении стороны бруска уровня с горизонтальным или вертикальным положением воздушный пузырек трубки располагается в центре между двумя отметками. Смещение воздушного пузырька в какой-либо конец трубки указывает на отклонение поверхности от горизонтали или вертикали. Более длинный брусок уровня приводит к более точным результатам. При контроле оснований (под полы) используют прямую рейку двухметровой длины с установленным уровнем.
Для определения горизонтальной линии на большом расстоянии, например высоты подоконника, при отсутствии нивелира используют прибор, который состоит из тонкой дощечки длиной около 1 м, в концах которой имеются отверстия со вставленной вниз дугой резиновой (пластмассовой) трубкой диаметром 1-1,5 мм, заканчивающейся стеклянными или пластмассовыми наконечниками. Дощечку в горизонтальное положение прибивают гвоздем к колу, вбитому в грунт, чтобы обеспечить ее свободное вращение.
Вода, налитая в трубки, на концах дощечки находится в одном уровне. Для удобства работы в воду добавляют краситель. Устанавливают прибор с внутренней стороны стены, чтобы были видны нивелируемые поверхности. Для определения высоты подоконников смотрят на уровни трубок и по направлению взгляда отмечают это положение на стене или на рейке, вбитой в землю. При отметке выше указанной в проекте высоты подоконника разницу отнимают от отмеченного уровня или прибавляют и рассчитывают высоту подоконника.

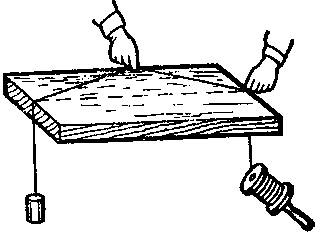

Шнурок для разметки линий
Шнурок предназначен для разметки линии большой длины, его окрашивают мелом или другим красителем. Натянутый шнур оттягивают вверх в середине и резко отпускают. От удара шнура остается черта (см. рисунок выше).
Отвес
Отвес (рисунок выше) - это инструмент для проверки вертикального положения, состоящий из шнура с привязанным остроконечным грузиком (массой 200 г).
